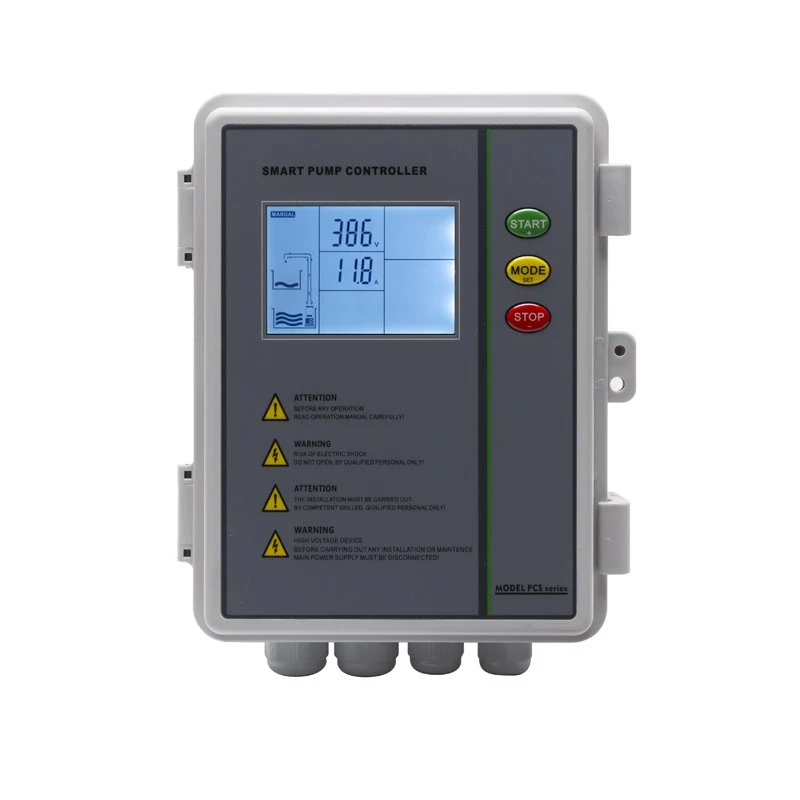

3-vaiheisen pumpun ohjauspaneeli
Tulojännite: kolmivaiheinen, AC380V-415V/50Hz
Lähtöteho: 0.75-4kw (1-5.5hv) 5.5-7.5kw (7.5-10hv) 11kw (15hv) 15kw (20hv) )
Aloitustyyppi: DOL
Ohjatun pumpun määrä: Yksi pumppu
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Tuotteen esittely
Yleiskatsaus
PCS31 on 3-vaiheinen pumpun ohjauspaneeli. Se ohjaa ja suojaa 0.75-15kw vesipumppua .
1. lukuun ottamatta kolmea perinteistä sovellusta veden täyttö / tehostin / jäteveden nosto, saamme Pure syklin ajastimen ohjauksen
2. Lämpötilan säätö PT 100 lämpötila-anturilla (valinnainen)
3. Vaiheenvaihtosuojaus
4. Pumpun pysäytysajastin manuaalisessa ohjauksessa
5.Signaalin siirtoetäisyys 1000m ei 150m
6. Varattu tila MCB:lle
7.Teho voi olla jopa 15kw
8. Ampeerisäädön tarkkuusero on 2 %
9. Aiemman säädettävän vastuksen sijasta käytetään kehittyneempää operaatiovahvistimen integroitua lohkoa, jännite näyttää luotettavammin
10. laatikkoluokkamme on IP 65, ei IP 22.
|
Malli |
PCS31(3-vaiheisen pumpun ohjauspaneeli) |
|
Sähkökokoonpano |
|
|
Tulo Voltgae |
Kolmivaiheinen, AC380V-415V/50Hz |
|
Lähtöteho |
0.75-4kw (1-5.5hv) 5.5-7.5kw (7.5-10hv) 11kw (15hv) 15kw (20hv) |
|
Aloitustyyppi |
DOL |
|
Ohjatun pumpun määrä |
Yksittäinen pumppu |
|
Pääsuojaustoiminto |
|
|
Ylikuormitussuoja ampeerilla |
Joo |
|
Pumpun moottori pysähtynyt |
Joo |
|
Kuivakäynti anturiton |
Joo |
|
Ali/ylijännite |
Joo |
|
Avoin vaihe |
Joo |
|
Vaiheen kääntyminen |
Joo |
|
Muu toiminto |
|
|
Pumpun viiden viimeisen vian näyttö |
Joo |
|
Pumpun kertyneen käyttöajan näyttö |
Joo |
|
Sovellus |
|
|
Veden siirto uimurikytkimellä/nesteanturilla |
Joo |
|
Paineenkorotus painekytkimellä |
Joo |
|
Viemäri uimurikytkimellä/nesteanturilla |
Joo |
|
Puhdas jakson ajastinohjaus |
Joo |
|
Lämpötilan säätö PT 100 lämpötila-anturilla (valinnainen) |
Joo |
|
Ohjaustila |
|
|
Manuaalitila |
Joo |
|
Automaattinen tila |
Joo |
|
Muu ominaisuus |
|
|
Vaiheenvaihtosuojaus |
Joo |
|
Pumpun pysäytysajastin manuaalisessa ohjauksessa |
Joo |
|
Paina nappulaa |
Joo |
|
Säätimen suojausluokka |
IP65 |
|
Ampeerisäädön tarkkuus |
Korkea |
|
Signaalin lähetysalue |
1000M |
|
Varattu tila MCB:lle |
Joo |
|
Teho voi olla jopa 15 kW |
Joo |
|
Ampeerisäädön tarkkuusero |
2% |
|
Aiemman säädettävän vastuksen sijasta käytetään kehittyneempää operaatiovahvistimen integroitua lohkoa, jännite näyttää luotettavammin |
Joo |
1. Veden täyttö alasäiliöstä ylempään säiliöön on yksi tärkeimmistä käyttötavoista.
2. Pumppu porausreikään.
3. Jäteveden poisto kaivosta.
4. Aloitus- ja lopetusaikojen käyttäminen ajastimen asettamiseen.
Liite:
Lämpötilan säätö PT 100:lla
Luokkia on kaksi:
Ensinnäkin kuuman veden kiertojärjestelmä katkaisee vesipumpun, kun putkiverkoston lämpötila saavuttaa ennalta määrätyn pysäytyslämpötilan, ja käynnistää sen uudelleen, kun lämpötila laskee ennalta määrätyn käynnistyslämpötilan alapuolelle;
Toiseksi, kun lämpötila laskee alle ennalta määritetyn tason ja nousee sen yli, vesipumpun moottoriin upotettu PT100 käynnistyy automaattisesti uudelleen. Tämä tehdään varotoimenpiteenä.
Muita ominaisuuksia ja toimintoja ovat:

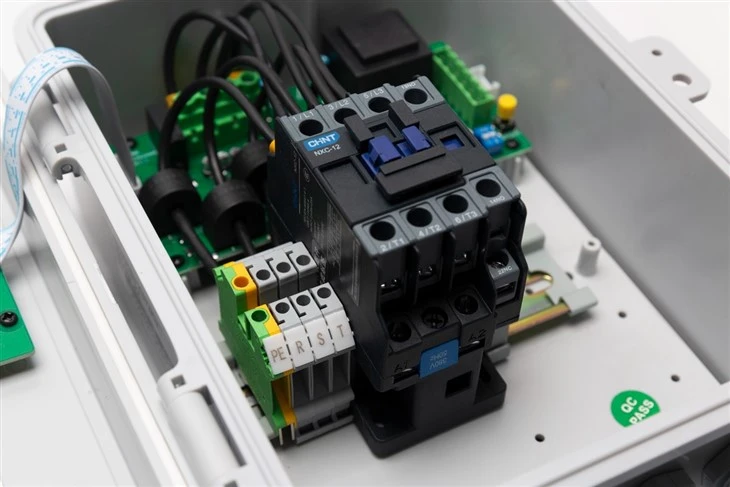

1. CHNT AC-kontaktorin käyttö taajuusmuuttajana;

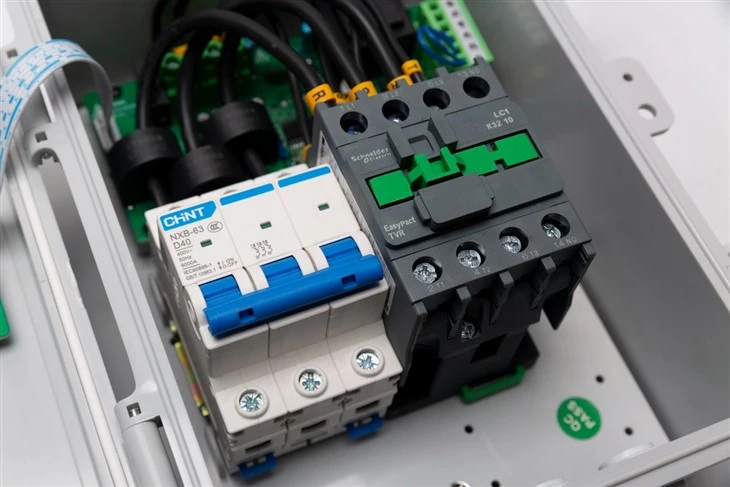

2. Vapautetaan tilaa MCB:ille; alkuperäinen rakenne vaati 5M liittimiä syöttöteholle.

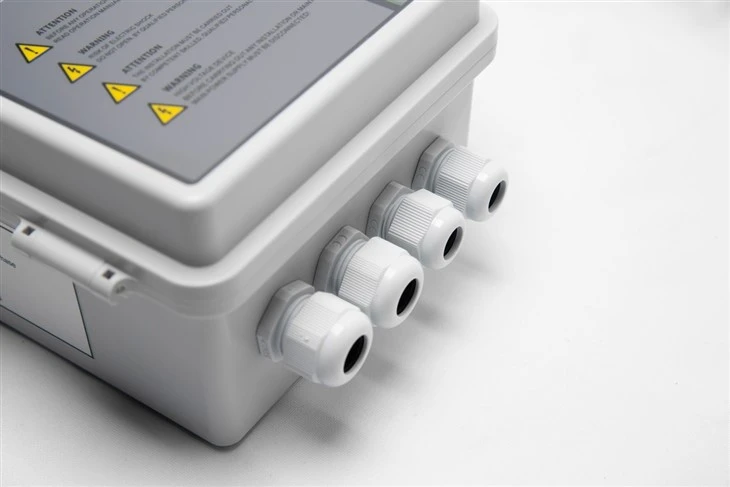

3. IP 65 -kotelo
4. Voit irrottaa tasoliittimen.
Signaalin lähetysetäisyys: 1000 metriä
