2 pumppu älykäs pumppu säädin

Arvostamme, että valitsit tuotteemme, ja lupaamme jatkossakin tarjota sinulle ystävällistä ja avuliasta palvelua.

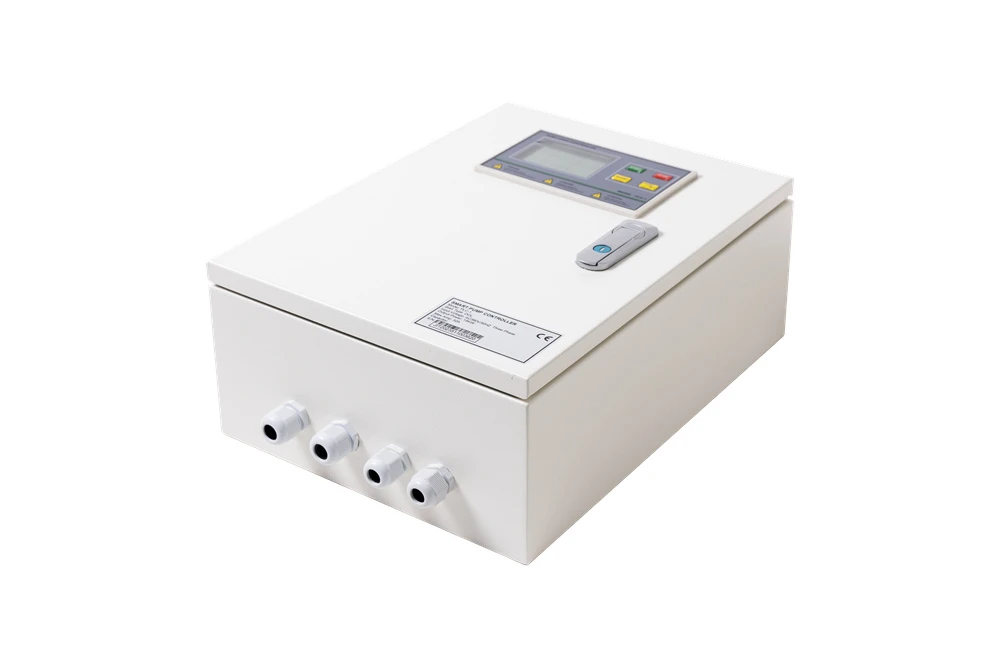

Intuitiivinen, ohjelmoitava ohjaus- ja suojausjärjestelmä muun muassa keskipako-, putki-, dupleksi- ja kolmivaiheisille syväkaivon uppopumpuille on Intelligent Pump Controller.



Ohjain voi toimia monin eri tavoin hyödyntäen erilaisia ​​sähköasennuksia. Anturi tai anturi vapaa kaivossa on keskeinen ominaisuus, joka erottaa ohjaimen tavallisesta On/Off-pumpun ohjausrasiasta. Ainutlaatuinen suunnittelumme eliminoi asennusanturin tai anturin tarpeen kaivossa ja tarjoaa erittäin herkän ja luotettavan suojan pumpun kuivakäyntiä vastaan.



Merkki: OEM

Valmistajan mallinumero: PCH32 PLUS

Työskentely: 3-vaihe 220v/380v/415v

Toimiva pumppu:0.75-15kw

Muovikotelo: IP65

MCB/AC-kontaktori: CHNT

Tyyppi: Kaksipuolinen vuorotteleva ohjauspaneeli

Nimellisjännite: 120/208/240V/380V/415V AC

Ampeerit: 9 - 32 A

Yhteensopiva pumpun tyyppi: Kaivo/paineenkorotus/porareikäpumppu

Ohjattujen pumppujen lukumäärä:2

Sijainti: Sisä/ulko

Kotelotyyppi: IP65

Kotelon koko: 342 * 292 * 119 mm

Sovelluksen vaihto: Dip-kytkimellä

Sovellus sisältää:

• Soveltuu veden siirtoon matalasta säiliöstä ylempään säiliöön nesteanturilla tai uimurikytkimellä
• Käytetään tehostimeen painekytkimellä ja painesäiliöllä.
• Soveltuu jäteveden nostamiseen nesteanturilla tai uimurikytkimellä
• Soveltuu tyhjennyspumppuun, jossa on uimurikytkin
• Käytetään veden siirtoon matalasta säiliöstä ylempään säiliöön tasolähettimen avulla (4-20mA)
• Sovelletaan painelähettimen tehostimeen (4-20mA)
• Sovelletaan jäteveden nostamiseen tasolähettimellä (4-20mA)

Tuote	Suojaus	Arvo	Huomautus	Vian tyyppi
1	Dry Run suojalaukaisu ampeeri	75 % kalibroidusta käyntiampeerista	Valikon asetuksissa	Palautusvirhe
2	Kuivakäyntisuojan laukaisun vasteaika	5s	Valikon asetuksissa
3	Dry Run -suojauksen palautumisaika	45m	Valikon asetuksissa
4	Ylikuormitussuojalaukaisuampeeri	130 % kalibroitu käyntiampeeri	Valikon asetuksissa	Palautusvirhe
5	Ylikuormitussuojalaukaisun vasteaika	5S (käänteinen aika)	korjattu ohjelmistoon
6	Ylikuormitussuojan palautumisaika	4m	Valikon asetuksissa
7	Pumpun jumittuneen suojalaukaisun ampeeri	180 % kalibroidusta käyntiampeerista	Valikon asetuksissa	Palauttamattomuusvirhe
8	Pumpun jumittuneen suojalaukaisun vasteaika	1s	korjattu ohjelmistoon
9	Jännitesuojan laukaisujännite	304v	Valikon asetuksissa	Palautusvirhe
10	Jännitesuojan laukaisun vasteaika	6s	korjattu ohjelmistoon
11	Jännitesuojan alla palautumisaika	4m	Valikon asetuksissa
12	Ylijännitesuojan laukaisujännite	437v	Valikon asetuksissa	Palautusvirhe
13	Ylijännitesuojan laukaisun vasteaika	6s	korjattu ohjelmistoon
14	Ylijännitesuojan palautumisaika	4m	Valikon asetuksissa
15	Avoin vaihe			Palauttamattomuusvirhe
16	Vaihe käänteinen			Palauttamattomuusvirhe
17	Ylivuoto			Palautusvirhe
18	Yli lämpötila			Palautusvirhe
19	Vesivuoto			Palauttamattomuusvirhe





Hänellä on yli 20 vuoden kokemus vesipumppusäätimien luomisesta, tutkimisesta ja kehittämisestä,

Työmme tuloksena ovat PCH-sarjan jätevesinostinohjaimet. Siinä on kaikki asiakkaidemme tarvitsemat ominaisuudet ja attribuutit, ja muutamalla yksinkertaisella parametrisäädöllä se pystyy melkein suorittamaan useiden koneiden toiminnot.

Sen käyttäjäystävälliset asetukset pidentävät pumpun käyttöikää huomattavasti, ja sen yhden painikkeen asetustoiminto säilyttää vesipumpun tehokkaasti.

Sen vankka ylivuotohälytysjärjestelmä ilmoittaa asiakkaalle, jos vesimäärä kasvaa nopeasti, aktivoimalla samanaikaisesti ulkoisen sireenin ja kaiuttimen.

Se voi myös hallita tarkasti vesipumppujen käynnistystä ja pysäytystä käsittelemällä sekä kytkimiä että analogisia tuloja.





1). Normaali nestetaso kaivossa

nesteen taso saavuttaa anturin 3# (uimurikytkin A: ylätaso), ohjausyksikkö määrää yhden pumpun

juoksu;nesteen taso laskee Probe 2# -tasolle ( Float Switch A:Down Level), yksi pumppu pysähtyy käynnissä;

Ohjausrasia käynnistää vuorotellen kaksinkertaisen pumpun automaattisesti, kun nesteen taso vaihtelee

Probe 2# & Probe 3# (uimurikytkin A: Ylös taso - Alas taso)



2). Ylimääräistä virtaamista kaivossa

kun yksittäinen pumppu käy tyhjennykseen, nestetaso öljypohjassa nousee edelleen arvoon Probe 4#

(Uimurikytkin B: ylätaso), ohjausyksikkö määrää toisen pumpun käymään samanaikaisesti

tyhjennys, kunnes nestetaso laskee anturiin 2# (uimurikytkin A&B: alas), kaksoispumppu

ei lopeta juoksemista.



3). Ylivuoto kaivossa

kun kaksoispumput ovat käynnissä samanaikaisesti, nestetaso öljypohjassa nousee edelleen mittapäähän

5# (uimurikytkin C: ylätaso), ohjauspaneeli antaa varoitushälytyksen; Kun nestetaso laskee

Anturiin 5# (uimurikytkin C alaspäin), ohjauspaneeli lopettaa varoitushälytyksen



4). Auto Patrol (Anti-rust) -toiminto

Ohjaa laitetta Auto-tilassa, jos ohjauslaatikko tarkastaa kaksoispumput, jotka eivät ole käynnissä kymmeneen päivään

määrää pumpun A käymään 3 sekuntia ja pysähtyy 10 sekunnin välein

käske pumppu B käymään 3 sekuntia ja pysäytä.

Auto Patrol voi estää pumpun ruostumisen ja juoksupyörän jumiutumisen, koska pumppu ei käy pitkään aikaan
